高低压开关柜通电试验台蓄电池测试仪精选好货
更新时间：2025-05-30 04:58:24 ip归属地：福建，天气：晴转多云，温度：17-27 浏览次数:26 公司名称： 天正华意电气设备(福建省分公司)
以下是:高低压开关柜通电试验台蓄电池测试仪精选好货的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 45 |
| 工作温度 | 45 |
以下是:高低压开关柜通电试验台蓄电池测试仪精选好货的图文视频
选购高低压开关柜通电试验台蓄电池测试仪精选好货来福建省找天正华意电气设备(福建省分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。 福建省 2022年，福建省地区生产总值53109.85亿元，比上年增长4.7%；人均地区生产总值126829元。
想要一睹高低压开关柜通电试验台蓄电池测试仪精选好货产品的风采吗？别犹豫，我们的视频将带您领略产品的每一个精彩瞬间，从细节中感受品质，从画面中捕捉魅力。
以下是:高低压开关柜通电试验台蓄电池测试仪精选好货的图文介绍

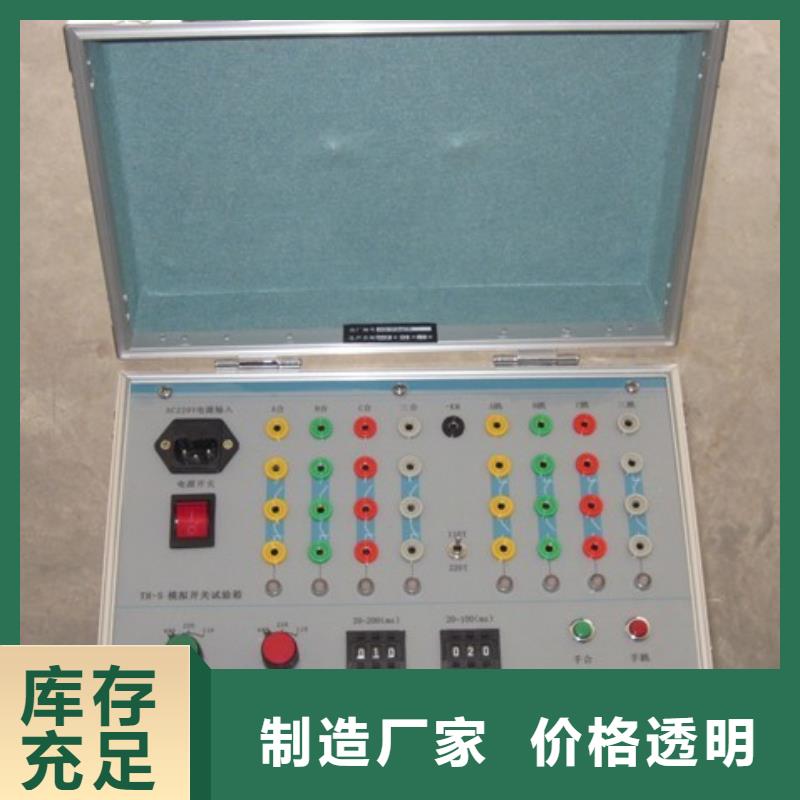

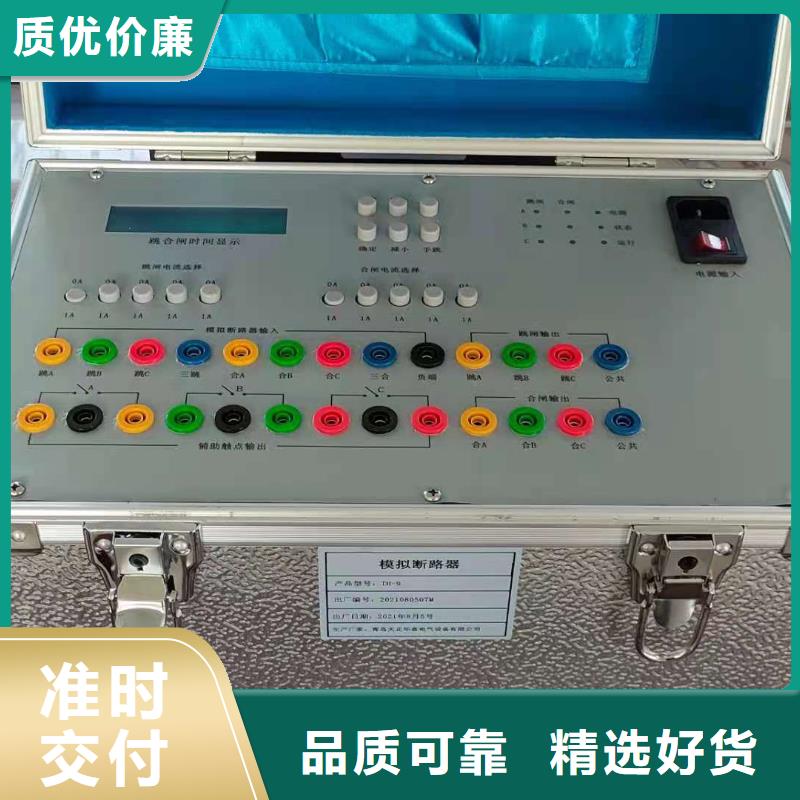

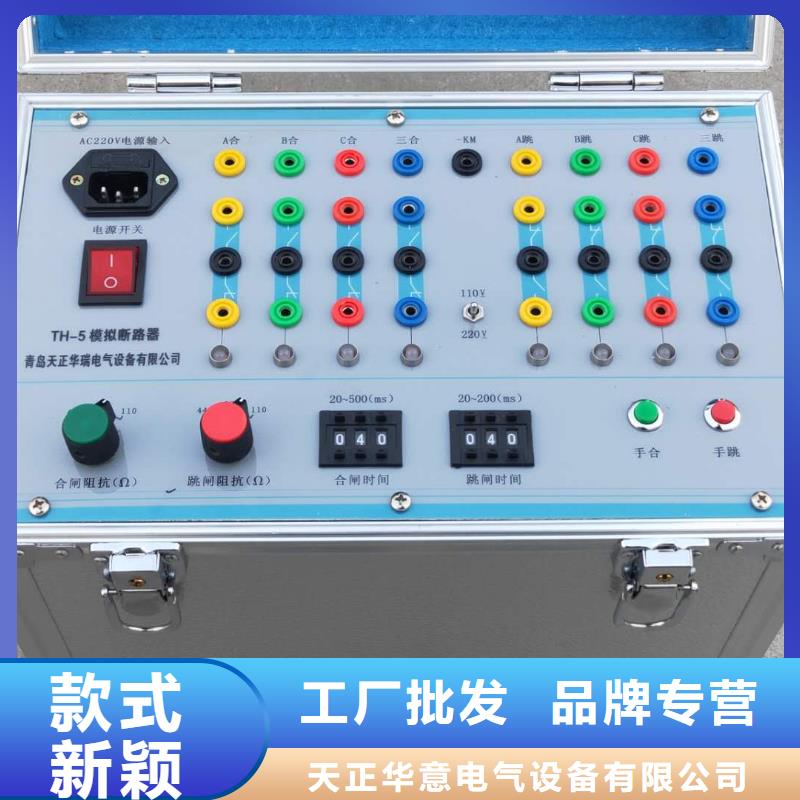

高低压开关柜通电试验台微机型模拟断路器是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：一．技术指标1．跳闸时间： 0-500ms 2．合闸时间： 0-500ms 3．跳闸电流： 1A、2A、3A、4A、5A(可根据用户要求定制)4．合闸电流： 1A、2A、3A、4A、5A(可根据用户要求定制)5．跳合闸电压 DC220V、DC110V6．直流电源输出： 30V/10A –300V/10A可调 (选配)7．辅助触点容量A，B，C： AC220V 3A8．环境条件： 温度 -25°---＋55°C相对湿度： ≤80％9．体积360×220×180mm310．重量4Kg二．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。
天正华意电气设备(福建省分公司)成立于2007年，拥有自主研发生产等部门，为不断满足 配电终端测试仪市场与客户的需求，公司不断引进专业的研发人才及先进的生产设备。可按客户要求研发生产各系列 配电终端测试仪产品。为保证产品品质，公司制定有一系列完整的生产工艺规范，及对所有供应商与物料都有严格的甄选与管控制度。以限度从源头管控品质，确保所有物料及工艺均符合相关的标准要求。公司的目标就在于通过持续提供新产品响应市场需求，坚持以“诚信为本，以质取胜”的经营理念，奉行“客户至上”的经营方针，已得到客户广泛的认同和信任。竭诚为广大新老客户提供优质的 配电终端测试仪产品、完善的服务，而保持行业地位。
高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
高低压开关柜通电试验台 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（3）电源开关： 此开关为模拟断路器电源开关。（4）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（5）直流开关： 该开关为直流电源输出开关，该直流电源为不稳压电源。（6）直流输出端子：在直流开关合上时，正负端子有直流电压输出。（7）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（8）时间显示窗口：为液晶显示屏，显示跳合闸时间。（9）跳闸电流选择开关：
