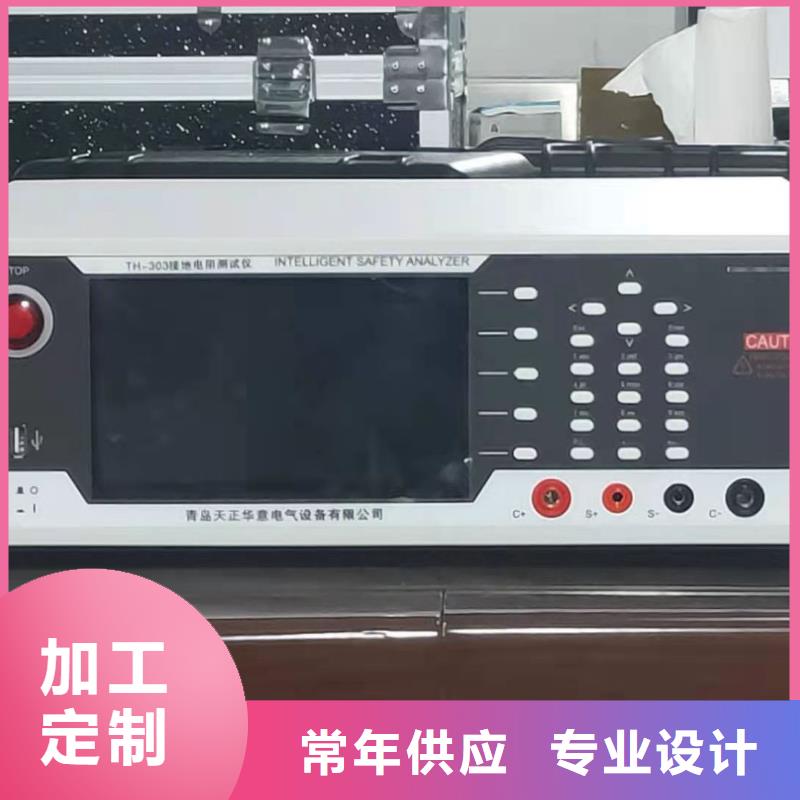

接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、 性能特点1、采用自动双变频先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、输出电流：5A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg
